Рассказывает Яков Сотников, технический директор компании «Репропарк»

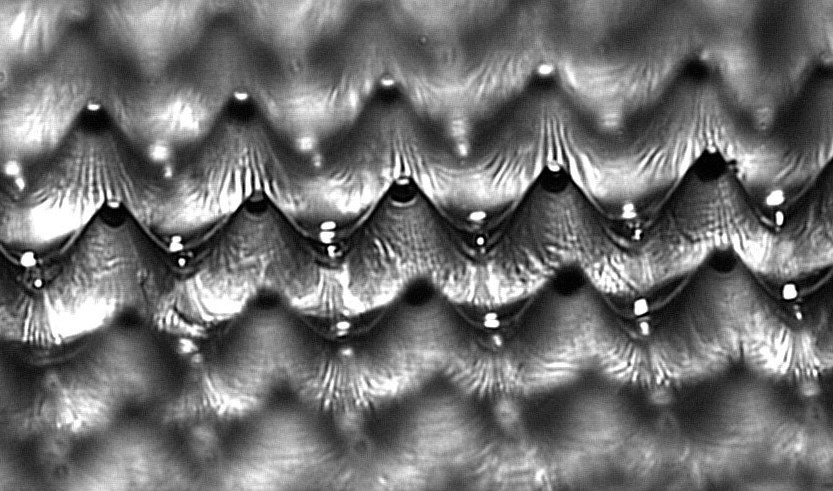

Фото растровых точек 0,39% HDRip+ сделано на микроскопе PERET FLEX3PRO

Тенденции рынка печати упаковки и этикетки загоняют нас в очень жесткие рамки конкурентной борьбы. Все больше и больше типографий с флексографским оборудованием сталкиваются с необходимостью выхода на качество глубокой печати. В настоящее время все крупнейшие игроки рынка флексопечати ведут непрерывную работу в направлении усовершенствования получаемой печатной формы. Вопрос равномерного и плотного краскопереноса был решен репроцентами несколько лет назад. Но минимальный процент на форме все это время оставался зоной активной исследовательской работы самых разных производителей.

Большинство организаций ограничены возможностью дорабатывать технологию производства лишь собственной продукции (оборудование, софт или пластины). Отчасти, именно поэтому цель дотянуться до качества глубокой печати оставалась недостигнутой.

Обладая всеми вышеперечисленными «слагаемыми» получаемой готовой фотополимерной печатной формы, комбинируя оборудование и программное обеспечение, не привязываясь к брендам на пути к результату, компания Репропарк с собственной экспериментальной площадкой решила выйти из потребителя готовых решений в производителя новых в процессе разработки получения минимального процента на форме.

В 2016 году Репропарком организовано собственное подразделение R&D, которое за это время уже успело разработать и внедрить ряд решений для формного производства и клиентского сервиса, а теперь еще и создало продукт, который так необходим, но пока еще не был получен ни на одной производственной площадке в мире – технология HDRip+, позволяющая воспроизводить точку 0,39% на фотополимерной печатной форме.

HDRip+

Kodak Flexcell NX

Esko XPS

Nyloflex Next

Dupont Digiflow

0.39%

0.78%

1.2%

1.2%

2%



В настоящий момент компания Репропарк уже активно начала внедрение технологии HDRip+ у своих клиентов, но мы так же открыты и для поставщиков оборудования, производителей пластин и репроцентров, желающих проверить обоснованность данного заявления.

Процесс разработки

Разработка проводилась в закрытом режиме, без привычного общения с производителями оборудования или пластин. Специально для проекта R&D отдел спроектировал плату управления и разработал алгоритм работы, доработал растровый процессор RIP, после чего мы смогли приступить к экспериментам непосредственно на тестовом экспонирующем устройстве. Было сделано множество форм на различных вариантах пластин, мы выбрали самый устойчивый вариант. Который, по нашему мнению, должен был снизить растискивание и сделать минимальный процент растра устойчивым к физическим параметрам процесса печати — давлению, проскальзыванию материала, другим побочным факторам. Проведя еще ряд экспериментов, формируя у точки большее основание и более широкое, чем обычно, плечо, мы добились ее устойчивости.

HDRIP+ использует программный RIP, в котором задаются свои паттерны и при их помощи обрабатываются готовые однобитные файлы. Говоря проще, мы сделали свою версию RIP, которая позволяет использовать собственную, а не стандартизированную, галерею микрорастрирования.

Немаловажно, что все эти инструменты позволяют вводить в дизайн более плавные градиентные переходы, что раньше было невозможно из-за существовавших ограничений в изготовлении форм. Кроме того, теперь технология существенно облегчает доработку макета препресс-инженером при переводе тиража с глубокой на флексопечать.

При изготовлении плоскоточечных форм репроцентр или типография порой вынуждены использовать специальную компенсационную кривую для учета влияния кислорода на точку, в процессе применения которой процент на форме искусственно приводится к необходимому значению. Технология HDRip+ воспроизводит точку 1:1 (файл:форма), это делает процесс 100% управляемым и позволяет обеспечить повторяемость результата, что является необходимым параметром при работе с владельцами брендов.

Преимуществом Репропарка является универсальный подход. Мы обладаем широким спектром технологий, оборудования, софта и производим формы на полимерах всех мировых производителей, поэтому и в разработке новой технологии мы придерживались того же принципа: проработать возможность комбинировать технологии и полимеры.

В итоге мы можем изготавливать формы HDRip+ на различных полимерах, с различными растрами, предлагая клиенту лучшую комбинацию дающую неизменное качество и стабильность.

Тестовая печать: подробности

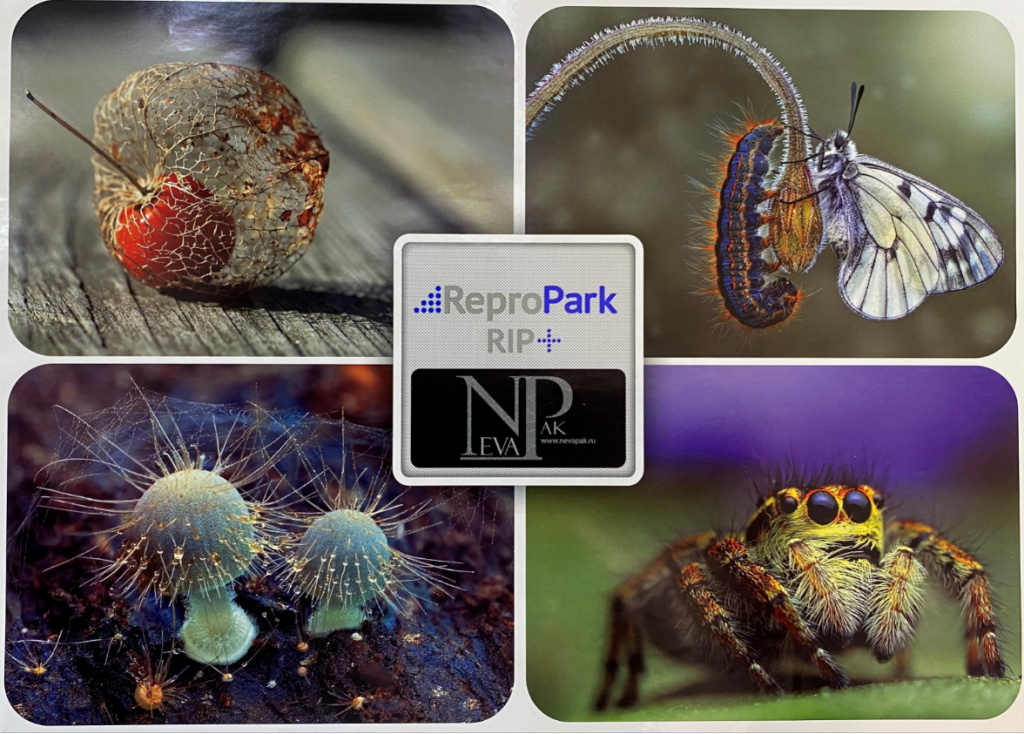

Образец, отпечатанный с применением технологии HDRip+ (фотография)

Была произведена печать тестового макета. Образец напечатан в условиях реальной работы, на оборудовании и красках, которые привык использовать клиент. В изображении продемонстрированы переходы в самых сложных тонах, которые обычно хуже всего получаются во флексографии: это постоянные градиентные переходы, видимые точки мелкого процента, особенно на границе разных цветов. С этой целью выбран именно такой дизайн, он демонстрирует возможность печати очень мелких деталей. Красочность оттиска — CMYK на четырех изображениях и два цвета Pantone в логотипе. Треппинг применен офсетный. Воспроизведены разные варианты выворотки, как, например, волосинки у гусеницы и, особенно, паутина на грибах, имеющая фотографическое качество. При этом работа препресс-инженера на этих изображениях была сведена к минимуму. При подготовке макета специально не применялась стохастика и ограничение процентовки на уровне 2%, это заметно изменило бы изображение. Например, если бы препресс “затягивал” в больший процент гусеницу, она не получилась бы такой яркой — оранжевые элементы здесь очень тонкие.

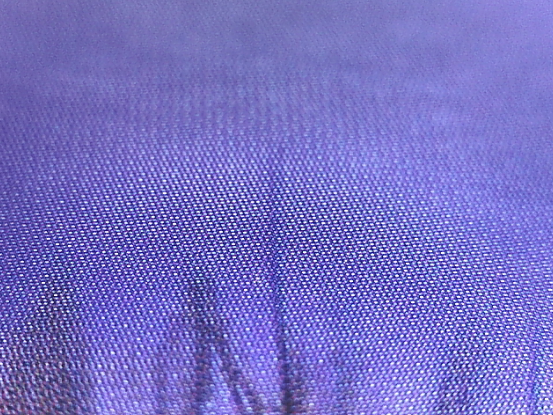

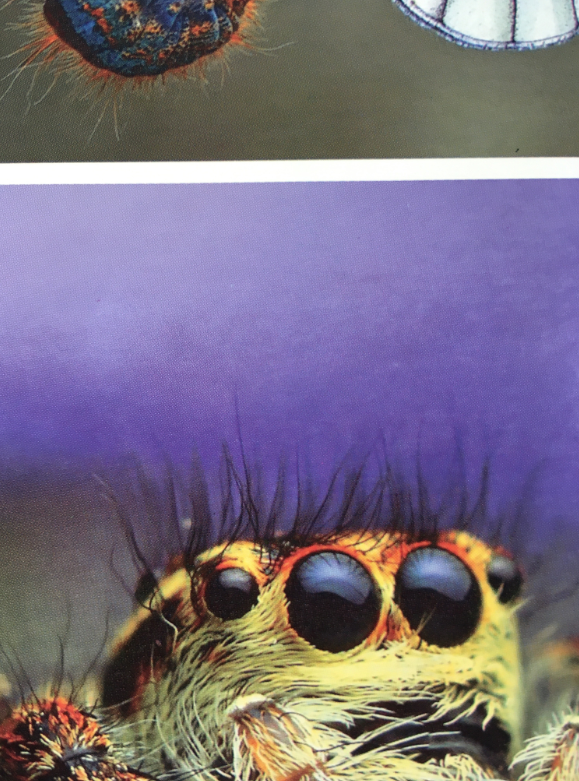

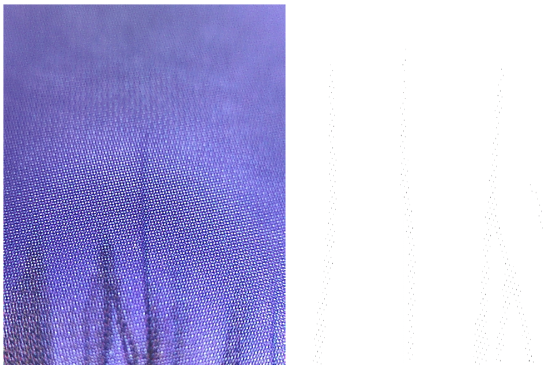

Воспроизведение мельчайших деталей на изображении с пауком: слева — увеличенные фрагменты отпечатка, справа — фрагмент len-файла



Пастельные тона, как на бабочке, — еще один очень сложный для воспроизведения флексографией момент. В этом плане все дизайны, связанные с молоком и молочными продуктами, — больная тема любого печатника: чуть передавишь, и получится клякса. А растискивание точки 0,39% имеет свои пределы, тогда как 2% при увеличении давления могут легко превратиться в 20%.

Точки, получаемые по технологии HDRip+, имеют массивное основание, широкие плечи и идеальную вершину, за счет чего достигается уменьшение растискивания точек в мелких процентах и повышается их прочность — они не ломаются.

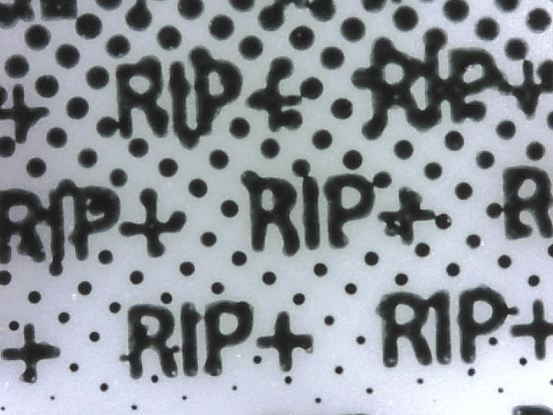

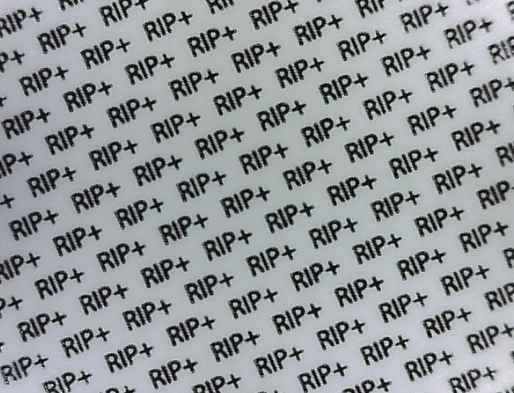

Увеличенный фрагмент фона под логотипами: воспроизведение микротекста размером 1 пт

В центральной части образца мы разместили несколько мелких элементов. На логотипе NevaPak сделаны очень тонкие линии, а микротекст, заполняющий фон с логотипом ReproPark, наглядно демонстрирует, что кегль 1 пт — рабочий инструмент, он легко воспроизводится с технологией HDRip+. Это открывает новые возможности для флексографии, такие как использование защитной печати.

Наша разработка — это готовое решение, подтвержденное реальными тиражами, которые уже печатают наши клиенты.

Безусловно, данная технология накладывает дополнительные требования на качество печати, оборудование также должно соответствовать поставленным задачам. Но в итоге флексотипография может значительно расширить свои возможности, переводя на флексу заказы с глубокой или с офсета. И если у типографии есть желание, то мы всячески поможем добиться такого же результата, используя наш уникальный арсенал наработанных технологий, поможем с выбором анилоксов, красок, поможем настроить печатную машину, то есть проведем полный комплекс работ для получения конкурентного преимущества за счет исключительного качества печати.

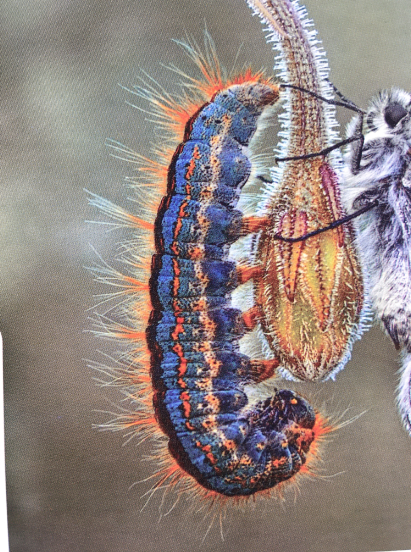

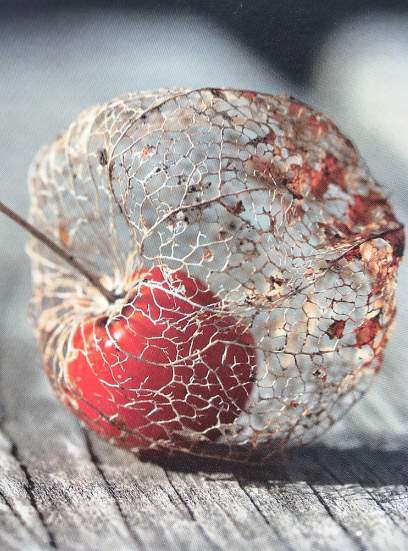

Увеличенные фрагменты отпечатка
